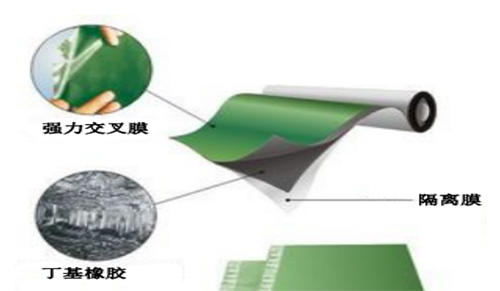

一、產(chǎn)品概述 LOCA? -200強(qiáng)力交叉膜丁基橡膠防水卷材是以強(qiáng)力交叉膜為表層基材，一面涂覆丁基自粘膠，隔離層采用耐老化聚乙烯硅油膜制成的新型防水卷材。產(chǎn)品符合GB/T35467-2017《濕鋪防水卷材》中濕鋪E型的要求。
二、產(chǎn)品特性 1) 強(qiáng)力高分子交叉膜，抗穿刺力強(qiáng)，撕裂強(qiáng)度高，性能優(yōu)異； 2) 延伸率高，對(duì)基片收縮、變形和裂紋的適應(yīng)性強(qiáng)； 3) 獨(dú)特的持續(xù)抗撕裂性，柔性好，自愈性、耐高低溫性能、耐腐蝕、耐霉菌及耐候性； 4) 基層要求低，施工快捷方便； 5) 自粘膠層使用丁基橡膠，耐老化性能好，自愈性強(qiáng)，永不固化。 6) 基層要求低，施工快捷方便； 7) 方便適用：在所有季節(jié)使用熱融合方法。 三、適用范圍 主要用于屋面、地下室等防水工程，也可用于綜合管廊、地鐵隧道、水庫堤壩等防水工程。 四、產(chǎn)品規(guī)格 |
基材種類 | 卷材厚度（mm）) | 寬度（m） | 卷材長(zhǎng)度（m/卷） |
強(qiáng)力交叉膜 | 1.2、15 | 1.0 | 20 |
五、產(chǎn)品性能指標(biāo) |
序號(hào) | 項(xiàng) 目 | E型 | |
1 | 拉伸性能 | 拉力/(N/50mm)≥ | 200 |
Z大拉力時(shí)伸長(zhǎng)率/%≥ | 180 | ||
拉伸時(shí)現(xiàn)象 | 膠層與高分子膜或胎基無分離 | ||
2 | 撕裂力/N≥ | 25 | |
3 | 耐熱性（70℃，2h） | 無流淌、滴落、滑移≤2mm | |
4 | 低溫柔性（-20℃） | 無裂紋 | |
5 | 不透水性（0.3MPa 120min） | 不透水 | |
6 | 卷材與卷材剝離強(qiáng)度（搭接邊）/(N/mm) | 無處理≥ | 1.0 |
浸水處理≥ | 0.8 | ||
熱處理≥ | 0.8 | ||
7 | 滲油性/張數(shù)≤ | 2 | |
8 | 持粘性/min≥ | 30 | |
9 | 與水泥砂漿剝離強(qiáng)度/ (N/mm) | 無處理≥ | 1.5 |
熱處理≥ | 1.0 | ||
10 | 與水泥砂漿浸水后剝離強(qiáng)度/(N/mm)≥ | 1.5 | |
11 | 熱老化（80℃，168h） | 拉力保持率/%≥ | 90 |
伸長(zhǎng)率保持率/%≥ | 80 | ||
低溫柔性(-18℃) | 無裂紋 | ||
12 | 尺寸變化率/% | ±1.5 | |
13 | 熱穩(wěn)定性 | 無起鼓、流滴，高分子膜或胎基邊緣卷曲Z大不超過邊長(zhǎng)1/4 | |

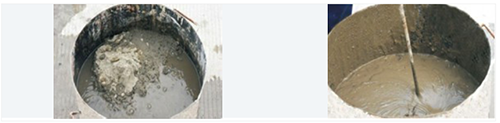

六、施工工藝 1）施工工藝： 基層清理→定位彈線→水泥膠漿配制→細(xì)部節(jié)點(diǎn)處理→鋪貼卷材→搭接處理→收頭密封。 2）施工方法： 1、基層處理：清除基層表面雜物、油污、砂子，凸出表面的石子、砂漿疙瘩等應(yīng)清理干凈，清掃工作必須在施工中隨時(shí)進(jìn)行，并修補(bǔ)平整表面。尤其鏟除排水口、煙囪、管壁上的水泥砂漿等附著物； 陰陽角采用水泥砂漿抹成圓弧角，陰角Z小半徑50mm，陽角Z小半徑20mm。 基面若有明水，掃除即可施工。 2、配置水泥素漿： 按水泥：水=2:1（重量比）。先按比例將水倒入原已備好的拌漿桶，再將水泥放入水中，浸泡15～20分鐘并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物建筑膠（保水劑），用電動(dòng)攪拌機(jī)進(jìn)行攪拌，攪拌時(shí)間5分鐘以上。
3、彈基準(zhǔn)線試鋪： 根據(jù)施工現(xiàn)場(chǎng)狀況，進(jìn)行合理定位，確定卷材鋪貼方向，在基層上彈好卷材控制線，依循流水方向從低往高進(jìn)行卷材試鋪。
4、撕開卷材底部隔離紙： 卷材試鋪后，先將要鋪貼的卷材剪好，反鋪于基面上(即是底部隔離紙朝上)，撕剝?nèi)ゾ聿母綦x紙。撕剝時(shí)，已剝開的隔離紙宜與粘結(jié)面保持45～60度的銳角，防止拉斷隔離紙，盡量保持在自然松弛狀態(tài)，但不要有皺折。

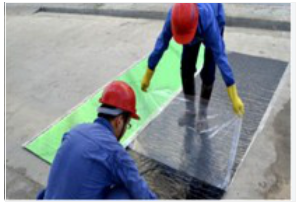

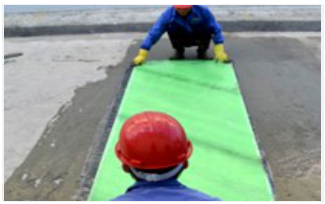

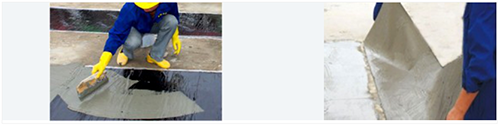

5、卷材鋪貼： 滾鋪法：將卷材對(duì)準(zhǔn)基準(zhǔn)線試鋪，在約5m長(zhǎng)處用裁紙刀將隔離紙輕輕劃開，注意不要?jiǎng)潅聿?，將未鋪開卷材隔離紙從背面緩緩撕開，同時(shí)將未鋪開卷材沿基準(zhǔn)線慢慢向前推鋪。邊撕隔離紙邊鋪貼。鋪貼好后再將前面試鋪剩余的約5m長(zhǎng)卷材卷回，依上述方法粘貼在基層上。 抬鋪法: 把已剪好的卷材反鋪于基面上（即是底部隔離紙朝上），待剝?nèi)ゾ聿娜扛綦x紙后，再將水泥素漿刮涂在卷材粘結(jié)面和基面待鋪位置，然后分別由兩人從卷材的兩端配合抬起，翻轉(zhuǎn)和鋪貼在待鋪位置上。卷材與相鄰卷材之間為平行搭接，待長(zhǎng)、短邊搭接施工時(shí)再揭除上下卷材搭接隔離膜。
6、輥壓排氣： 待卷材鋪貼完成后，用軟橡膠板或輥筒等從中間向卷材搭接方向另一側(cè)刮壓并排出空氣，使卷材充分滿粘于基面上。搭接鋪貼下一幅卷材時(shí)，將位于下層的卷材搭接部位的隔離紙揭起，將上層卷材對(duì)準(zhǔn)搭接控制線平整粘貼在下層卷材上，刮壓排出空氣，充分滿粘。
7、搭接封邊、收頭密封： 單面粘卷材搭接邊施工：短邊相鄰卷材之間為平行搭接，用HNP膠粘帶蓋條加溫粘結(jié)（屋面膠粘帶蓋條寬度100㎜，地下室膠粘帶蓋條寬度160㎜）。長(zhǎng)邊為加溫自粘搭接,搭接寬帶不小于80mm。大面積鋪貼完成后24小時(shí)再進(jìn)行搭接邊施工，施工時(shí)清理干凈搭接邊部位的泥漿及灰塵，再揭除上下卷材搭接隔離膜（短邊不用撕隔離膜），用熱風(fēng)槍邊加溫邊粘結(jié)。

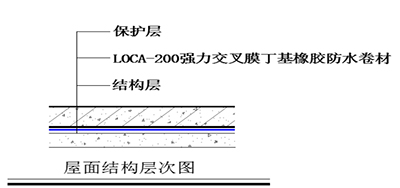

8、成品養(yǎng)護(hù)及保護(hù)： 晾放24小時(shí)至48小時(shí)（具體時(shí)間視環(huán)境溫度而定，一般情況下，溫度愈高所需時(shí)間愈短）。高溫天氣下，防水層應(yīng)防止暴曬，可用遮陽布或其他物品遮蓋。 七、示意圖
八、對(duì)比分析 1、施工對(duì)比 |
產(chǎn)品名稱 | 性能特征 | 施工方法 | 粘結(jié)機(jī)理 | 防水效果 |
（如SBS、APP等） | 高溫性能好，拉力大材料硬而重 | 熱熔或涂膠法施工，環(huán)境條件要求高，不安全、不環(huán)保 | 物理吸咐、難與滿粘 | 雨衣式防水，受損易竄水 |
低溫柔性好、彈性高初粘性好 | 濕鋪法，受基面環(huán) 境影響小，安全、環(huán)保 | 物理吸咐粘結(jié)不持久 | 粘結(jié)不持久，破損會(huì)竄水 | |
強(qiáng)力交叉膜自粘防水卷材 | 柔韌性、耐溫好、彈性高、耐破損、自愈性強(qiáng) | 濕鋪法，受基面環(huán)境影響小，安全、 環(huán)保 | 化學(xué)粘結(jié)與水泥固化同步，形成高密封滿粘 | 高密封防水體系，卷材破損點(diǎn)，水不擴(kuò)散，不竄水 |
2、產(chǎn)品對(duì)比 |
產(chǎn)品名稱 | HDPE 膜 | 卷材的物質(zhì)形狀特性 | 施工基面要求 |
改性瀝青防水卷材（如 SBS、APP 等） | 普通，易撕裂、抗撕裂 性弱，延伸性差通常 都是30% | 厚重，陰陽角很難服 貼，容易參些雜質(zhì) | 要求施工基面：完全平整、充分干燥、絕 對(duì)干凈，并刷基層處理劑，否則粘不住以致脫落。 |
自粘防水卷材 | 普通，易撕裂、抗撕裂性弱，延伸性差通常都是30% | 輕薄，但粘附力較弱， 水泡可逆，屬于物理粘結(jié) | 基層要求比較高，遇水、遇油、 遇灰塵時(shí)，影響使用效果。 |
強(qiáng)力交叉膜自粘防水卷材 | 360度網(wǎng)式交叉疊壓 膜，抗撕裂性超出國(guó)標(biāo) 好幾十倍和延伸性超出國(guó)標(biāo)3-4倍以上，徹底解決混泥土的裂縫問題。 | 高科技、高強(qiáng)高韌， 輕薄環(huán)保、網(wǎng)式交叉 疊壓高分子膜+強(qiáng)力密封膠強(qiáng)強(qiáng)聯(lián)合。便于施工，富有彈性！ 化學(xué)粘結(jié)！ | 對(duì)施工基面無干濕程度要求（有明水掃除即可施工），現(xiàn)澆混凝 ±基面可以不找平施工；刮涂水泥凝膠時(shí)可將粉塵混入水泥凝膠，故粉塵不會(huì)影響卷材與基面粘結(jié)。 |
免費(fèi)熱線：400-685-3699 聯(lián)系電話：0517-87693333
聯(lián)系地址 ：江蘇省淮安市洪澤經(jīng)濟(jì)開發(fā)區(qū)雙虎路17號(hào)
